Ethernet im Überblick

Produktübersicht > (Hardware) Stecknussköcher > Ethernet

S14_ETHS24_ETHQ12_ETHQ13_ETHT18_ETH
ZurückWeiter

MSTKN-H-S14-HM-ETH-M12

Der 4-fach MSTKN Stecknussköcher wurde für den Einsatz in industrieller Umgebung entwickelt. Er ist in Verbindung mit allen gängigen Schraubsystemen und Steuerungen einsetzbar. Die Anbindung an das jeweilige Schraubsystem erfolgt, abhängig von der gewählten Variante, über einen 25poligen DSUB Steckverbinder oder einen kodierten M12 Rundsteckverbinder. Das robuste Aluminiumgehäuse verzeiht auch härtere Belastungen am Arbeitsplatz. Der Köcher verfügt über ein interes Bussystem, so dass jedes Hauptmodul mit mehreren Erweiterungsmodulen betrieben werden kann.

Datenblätter CAD Modelle Bedienungsanleitung-de Maßzeichnung downloads

Funktionsübersicht

Der Stecknussköcher arbeitet mit einer Datenrate von 100Mb/s. Das Open-Modbus-TCP/UDP Interface ist
kompatibel mit Klasse 0 mit einigen Klasse 2 Erweiterungen (FC23, schreiben/lesen, mehrere Register). Das Gerät hat
zwei Worte Prozessdaten zur Verfügung (ein Input- und ein Output-Register).

Weitere Funktionen

Mit Hilfe des Programmierkabels und der mitgelieferten Software können Gruppenfunktion und Werkzeugerkennung parametriert werden.

Detaillierte Informationen finden Sie hier: Programmierkabel

MSTKN-H-S24-HM-ETH-M12

Der 8-fach MSTKN Stecknussköcher wurde für den Einsatz in industrieller Umgebung entwickelt. Er ist in Verbindung mit allen gängigen Schraubsystemen und Steuerungen einsetzbar. Die Anbindung an das jeweilige Schraubsystem erfolgt, abhängig von der gewählten Variante, über einen 25poligen DSUB Steckverbinder oder einen kodierten M12 Rundsteckverbinder. Das robuste Aluminiumgehäuse verzeiht auch härtere Belastungen am Arbeitsplatz. Der Köcher verfügt über ein interes Bussystem, so dass jedes Hauptmodul mit mehreren Erweiterungsmodulen betrieben werden kann.

Datenblätter CAD Modelle Bedienungsanleitung-de Maßzeichnung downloads

Funktionsübersicht

Der Stecknussköcher arbeitet mit einer Datenrate von 100Mb/s. Das Open-Modbus-TCP/UDP Interface ist
kompatibel mit Klasse 0 mit einigen Klasse 2 Erweiterungen (FC23, schreiben/lesen, mehrere Register). Das Gerät hat
zwei Worte Prozessdaten zur Verfügung (ein Input- und ein Output-Register).

Weitere Funktionen

Mit Hilfe des Programmierkabels und der mitgelieferten Software können Gruppenfunktion und Werkzeugerkennung parametriert werden.

Detaillierte Informationen finden Sie hier: Programmierkabel

MSTKN-H-Q12-HM-ETH-M12

Der Q12 MSTKN Stecknussköcher wurde für den Einsatz in industrieller Umgebung entwickelt. Er ist in Verbindung mit allen gängigen Schraubsystemen und Steuerungen einsetzbar. Die Anbindung an das jeweilige Schraubsystem erfolgt, abhängig von der gewählten Variante, über einen 25poligen DSUB Steckverbinder oder einen kodierten M12 Rundsteckverbinder. Das robuste Aluminiumgehäuse verzeiht auch härtere Belastungen am Arbeitsplatz. Der Köcher verfügt über ein interes Bussystem, so dass jedes Hauptmodul mit mehreren Erweiterungsmodulen betrieben werden kann.

Datenblätter CAD Modelle Bedienungsanleitung-de Maßzeichnung downloads

Funktionsübersicht

Der Stecknussköcher arbeitet mit einer Datenrate von 100Mb/s. Das Open-Modbus-TCP/UDP Interface ist
kompatibel mit Klasse 0 mit einigen Klasse 2 Erweiterungen (FC23, schreiben/lesen, mehrere Register). Das Gerät hat
zwei Worte Prozessdaten zur Verfügung (ein Input- und ein Output-Register).

Weitere Funktionen

Mit Hilfe des Programmierkabels und der mitgelieferten Software können Gruppenfunktion und Werkzeugerkennung parametriert werden.

Detaillierte Informationen finden Sie hier: Programmierkabel

MSTKN-H-Q13-HM-ETH-M12

Der Q13 MSTKN Stecknussköcher wurde für den Einsatz in industrieller Umgebung entwickelt. Er ist in Verbindung mit allen gängigen Schraubsystemen und Steuerungen einsetzbar. Die Anbindung an das jeweilige Schraubsystem erfolgt, abhängig von der gewählten Variante, über einen 25poligen DSUB Steckverbinder oder einen kodierten M12 Rundsteckverbinder. Das robuste Aluminiumgehäuse verzeiht auch härtere Belastungen am Arbeitsplatz. Der Köcher verfügt über ein interes Bussystem, so dass jedes Hauptmodul mit mehreren Erweiterungsmodulen betrieben werden kann.

Datenblätter CAD Modelle Bedienungsanleitung-de Maßzeichnung downloads

Funktionsübersicht

Der Stecknussköcher arbeitet mit einer Datenrate von 100Mb/s. Das Open-Modbus-TCP/UDP Interface ist
kompatibel mit Klasse 0 mit einigen Klasse 2 Erweiterungen (FC23, schreiben/lesen, mehrere Register). Das Gerät hat
zwei Worte Prozessdaten zur Verfügung (ein Input- und ein Output-Register).

Weitere Funktionen

Mit Hilfe des Programmierkabels und der mitgelieferten Software können Gruppenfunktion und Werkzeugerkennung parametriert werden.

Detaillierte Informationen finden Sie hier: Programmierkabel

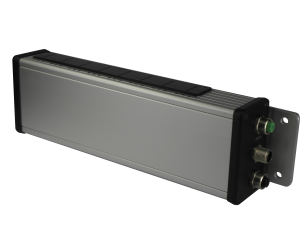

MSTKN-H-T18-HM-ETH-M12

Der MSTKN T18 Stecknussköcher wurde für den Einsatz in industrieller Umgebung entwickelt. Er ist in Verbindung mit allen gängigen Schraubsystemen und Steuerungen einsetzbar. Die Anbindung an das jeweilige Schraubsystem erfolgt, abhängig von der gewählten Variante, über einen 25poligen DSUB Steckverbinder oder einen kodierten M12 Rundsteckverbinder. Das robuste Aluminiumgehäuse verzeiht auch härtere Belastungen am Arbeitsplatz. Der Köcher verfügt über ein interes Bussystem, so dass jedes Hauptmodul mit mehreren Erweiterungsmodulen betrieben werden kann.

Datenblätter CAD Modelle Bedienungsanleitung-de Maßzeichnung downloads

Funktionsübersicht

Der Stecknussköcher arbeitet mit einer Datenrate von 100Mb/s. Das Open-Modbus-TCP/UDP Interface ist
kompatibel mit Klasse 0 mit einigen Klasse 2 Erweiterungen (FC23, schreiben/lesen, mehrere Register). Das Gerät hat
zwei Worte Prozessdaten zur Verfügung (ein Input- und ein Output-Register).

Weitere Funktionen

Mit Hilfe des Programmierkabels und der mitgelieferten Software können Gruppenfunktion und Werkzeugerkennung parametriert werden. Über die implementierte Diagnosefunktionalität kann der Benutzer über Modbus den Status jedes einzelnen Steckplatzes abfragen.

Detaillierte Informationen finden Sie hier: Programmierkabel

Erhältliche Varianten

Stecknussköcher
Art Beschreibung
Hauptmodul 24V EA Parallelschnittstelle
Hauptmodul 24V EA Parallelschnittstelle, Variante Open Protocol
Hauptmodul Profinet-Slave Feldbusschnittstelle
Hauptmodul Profibus-Slave Feldbusschnittstelle
Hauptmodul Ethernet/IP-Slave Feldbusschnittstelle
Hauptmodul EtherCAT Feldbusschnittstelle
Erweiterungsmodul Modbus-Slave Feldbusschnittstelle
