Erweiterungsmodul im Überblick

Produktübersicht > (Hardware) Stecknussköcher > Erweiterungsmodule

Die MSTKN Stecknussköcher wurden speziell für den Einsatz in industrieller Umgebung entwickelt. Die Ansteuerung kann über jede beliebige SPS, Schraubersteuerung oder sonstige 24V Schnittstelle erfolgen.

Datenblätter CAD Modelle Bedienungsanleitung-de Maßstäbe

Funktionsübersicht

Die Kommunikation mit dem Stecknussköcher erfolgt über einen M12 Rundsteckverbinder, die Weiterleitung der MODBUS Leitungen erfolgt über einen weiteren M12-Stecker. Über die Schnittstelle erfolgen die Auswahl des gewünschten Betriebsmodus, die Werkzeuganwahl, die Rückmeldung des Stecknussköchers sowie die Ausführung der Diagnosefunktionalität. Die Ansteuerung erfolgt dual-oder bitkodiert.

Weitere Funktionen

Mit Hilfe des Programmierkabels und der mitgelieferten Software können Gruppenfunktion und Werkzeugerkennung parametriert werden.

Detaillierte Informationen finden Sie hier: Programmierkabel

Erhältliche Varianten

Stecknussköcher
Art	Beschreibung
Hauptmodul	24V EA Parallelschnittstelle
Hauptmodul	24V EA Parallelschnittstelle, Variante Open Protocol
Hauptmodul	Profinet-Slave Feldbusschnittstelle
Hauptmodul	Profibus-Slave Feldbusschnittstelle
Hauptmodul	Ethernet/IP-Slave Feldbusschnittstelle
Erweiterungsmodul	Modbus-Slave Feldbusschnittstelle

Bestellinformationen

Bitte bestellen Sie per eMail: contact@haller-erne.de

MSTKN Erweiterungsmodule
Artikel	Beschreibung	Artikel-Nr.

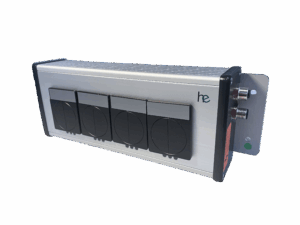

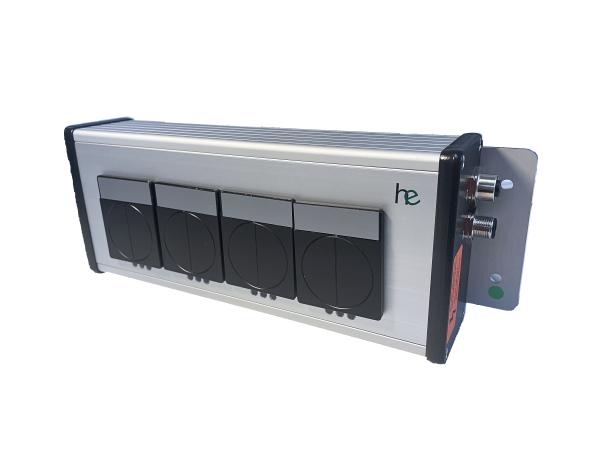

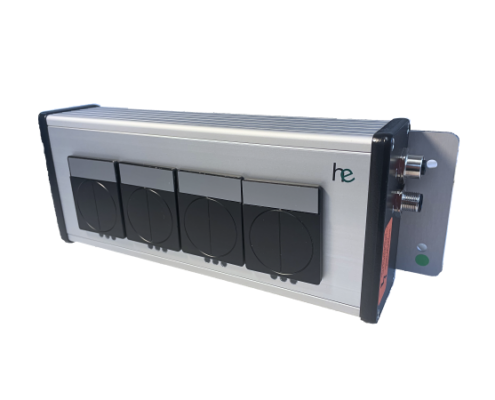

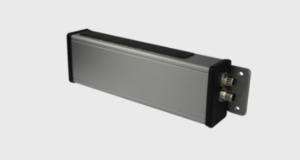

MSTKN-H-S14-EM-M12	4fach, 1-reihig, Nussgröße bis 35mm	22290

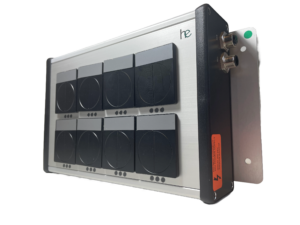

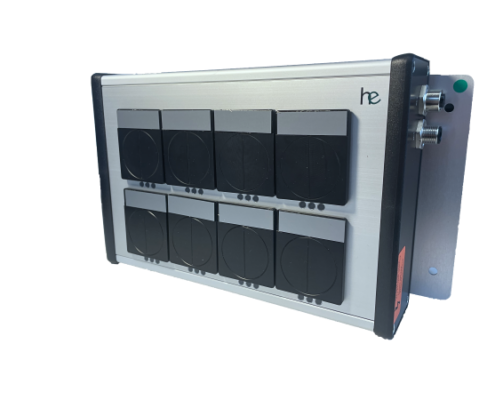

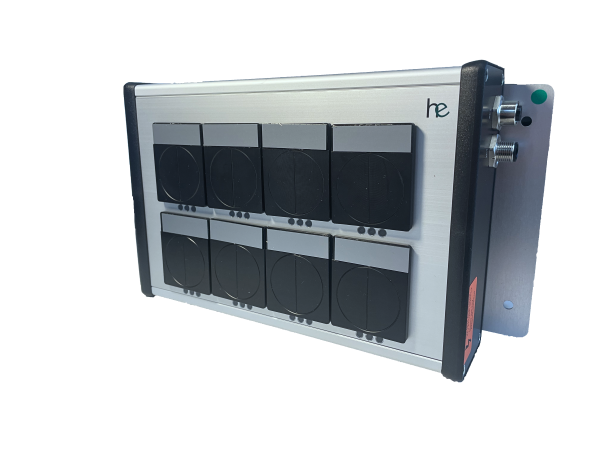

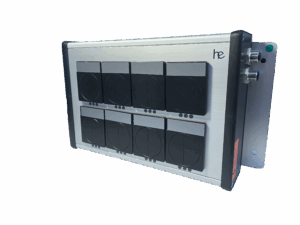

MSTKN-H-S24-EM-M12	8fach, 2-reihig, Nussgröße bis 35mm	22300
MSTKN-H-S25-EM-M12	10fach, 2-reihig, Nussgröße bis 35mm	22371

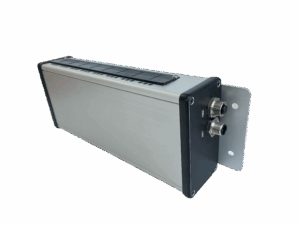

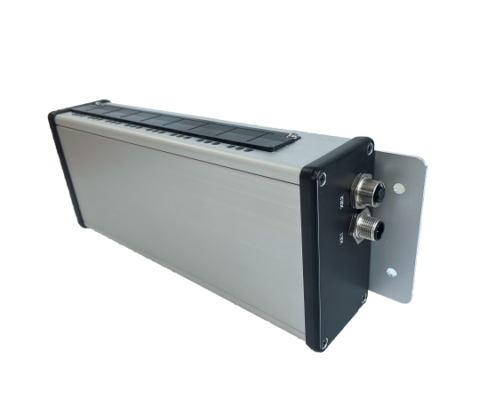

MSTKN-H-T18-EM-M12	8fach, 1-reihig, Nussgröße bis 18mm	22307

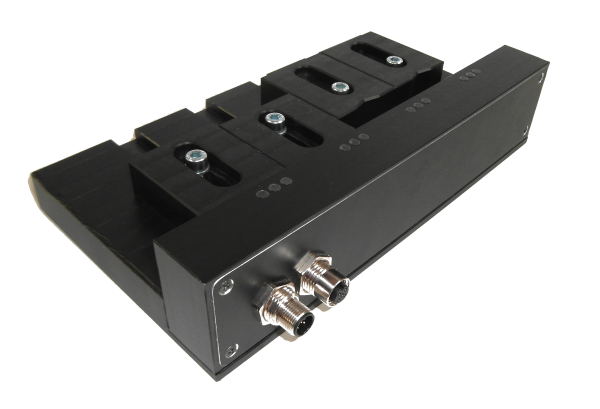

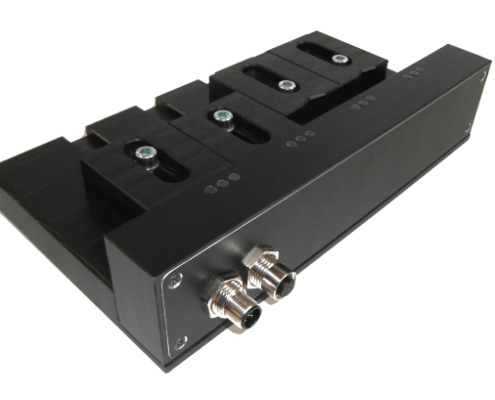

MSTKN-P-P14-EM-M12	4fach, Nussgröße bis 48mm	22316

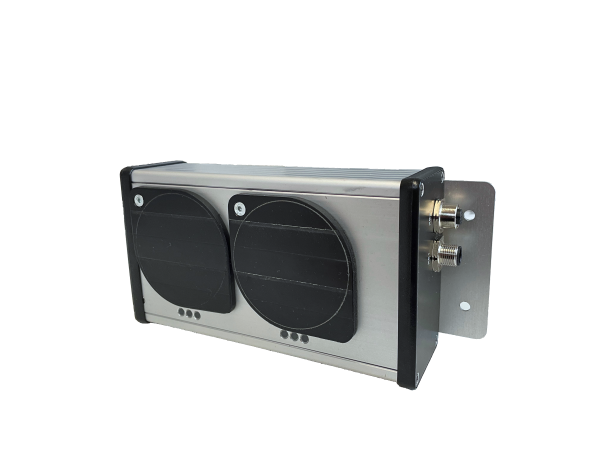

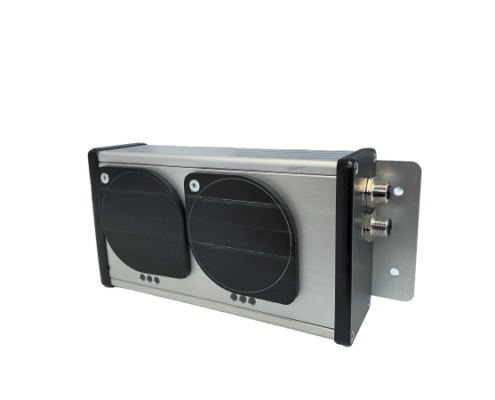

MSTKN-H-Q12-EM-M12	2fach, 1-reihig, Nussgröße bis 70 mm	22363

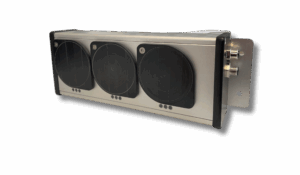

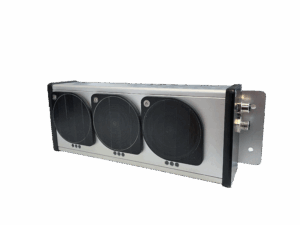

MSTKN-H-Q13-EM-M12	3fach, 1-reihig, Nussgröße bis 70 mm	22332
MSTKN-H-Q14-EM-M12	4fach, 1-reihig, Nussgröße bis 70 mm	22375
MSTKN-H-Q15-EM-M12	5fach, 1-reihig, Nussgröße bis 70 mm	22377

Kabel

MSTKN Erweiterungsbuskabel
Artikel	Beschreibung	Artikel-Nr.
Verbindungskabel Hauptmodul > Erweiterungsmodul	M12M ↔ M12F / A-codiert / 5 p. L = 0,25 m	2212302
Verbindungskabel Hauptmodul > Erweiterungsmodul	M12M ↔ M12F / A-codiert / 5 p. L = 0,4 m	2212304
Verbindungskabel Hauptmodul > Erweiterungsmodul	M12M ↔ M12F / A-codiert / 5 p. L = 1 m	221231
Verbindungskabel Hauptmodul > Erweiterungsmodul	M12M ↔ M12F / A-codiert / 5 p. L = 3 m	221233
Verbindungskabel Hauptmodul > Erweiterungsmodul	M12M ↔ M12F / A-codiert / 5 p. L = 5 m	221235
Verbindungskabel Hauptmodul > Erweiterungsmodul	M12M ↔ M12F / A-codiert / 5 p. L = 20 m	2212320

Zubehör

Als Zubehör bzw. Ersatzteile für den Stecknussköcher sind folgende Teile erhältlich:

MSTKN Zubehör und Ersatzteile
Artikel	Beschreibung	Artikel-Nr.
Programmier- und Diagnose-Adapter	USB-RS485 M12-Adapter L = 1,7 m	222252

Für MSTKN-H-S
Artikel	Beschreibung	Artikel-Nr.
MSTKN-H-Sxx-ZS	Einsatzstopfen aus POM H 30 mm Ø 40 mm	509030
MSTKN-H-Sxx-ZS-100	Einsatzstopfen aus POM H 100 mm Ø 40 mm	33301
MSTKN-H-Qxx-ZS-70	Einsatzstopfen aus POM H 40 mm Ø 70 mm	509032

Aufnahmeblock	Einsatzblock aus POM für MSTKN	509010
MSTKN-H-T18-ZS	Einsatzblock aus POM für MSTKN T18	509031
MSTKN-H-P-ZS	Ersatz-Prismenschieber aus POM	509020

Abschlusswiderstand M12M	M12M	509096
Abschlusswiderstand Profibus	M12F	222251
