Stecknussköcher Zubehör im Überblick

Produktübersicht > Zubehör > Stecknussköcher Zubehör

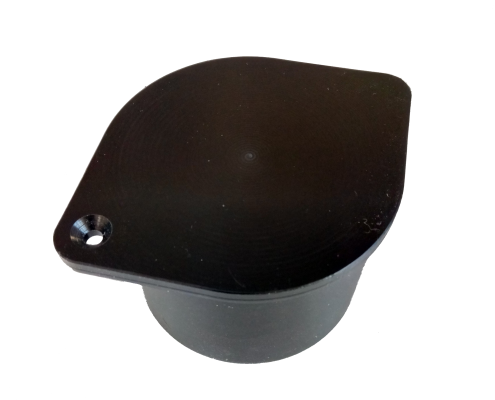

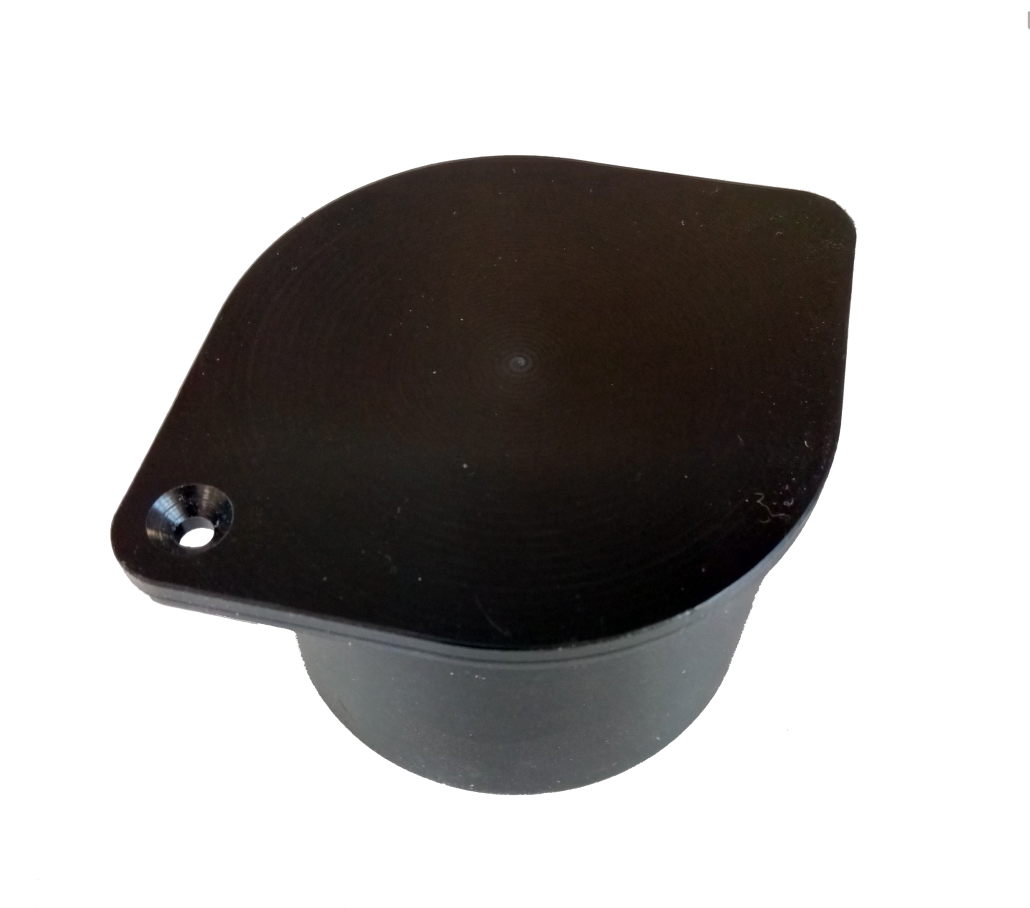

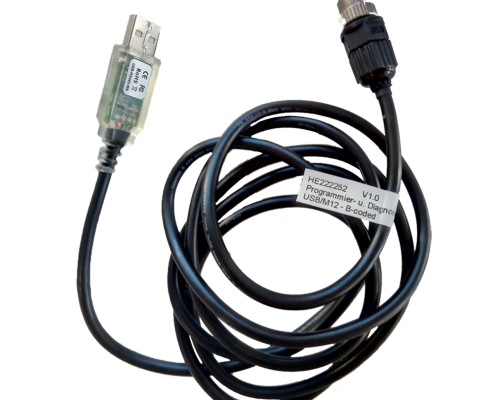

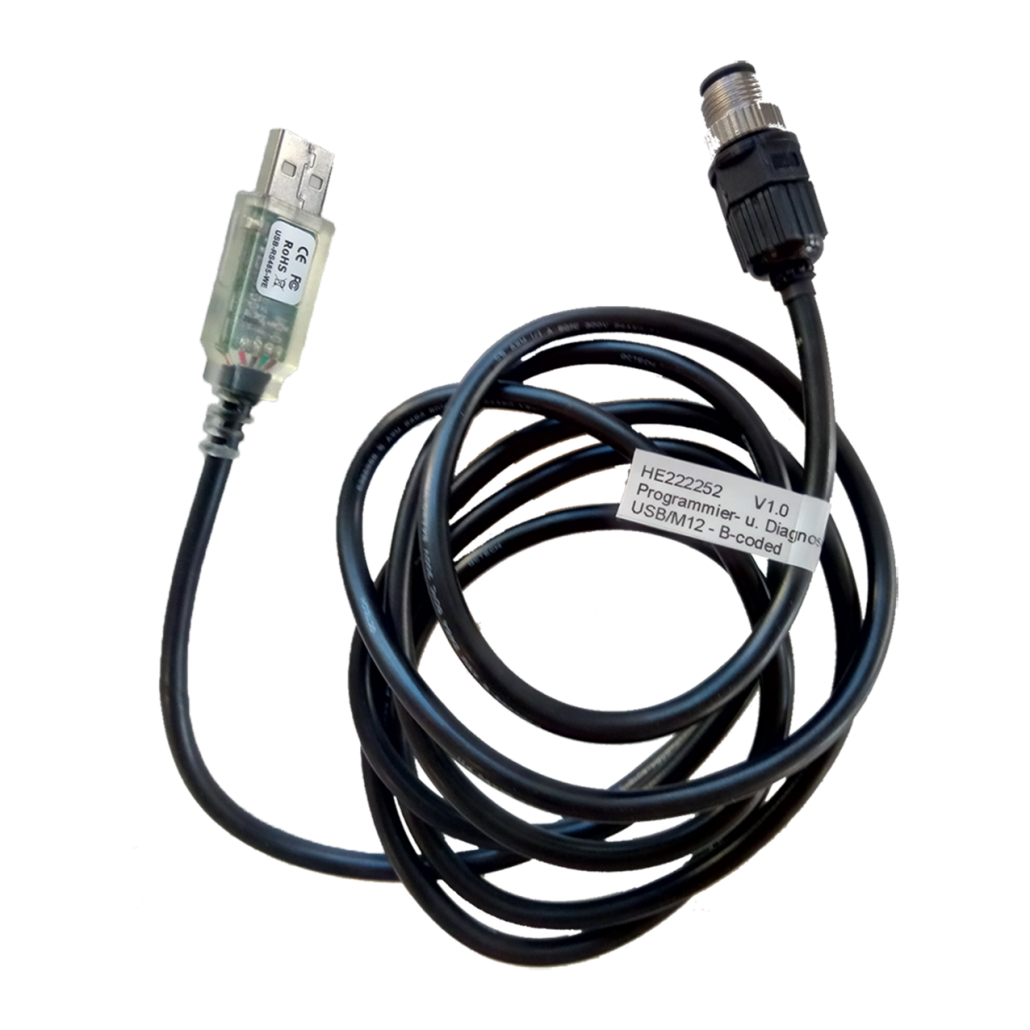

Stopfen 30 MMStopfen 70 MMStopfen 100 MMBlockProgrammieradapter

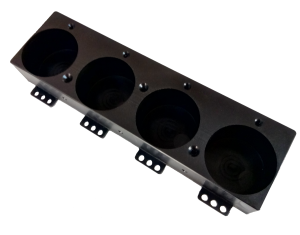

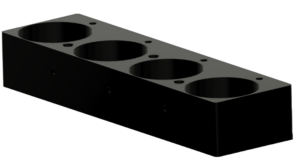

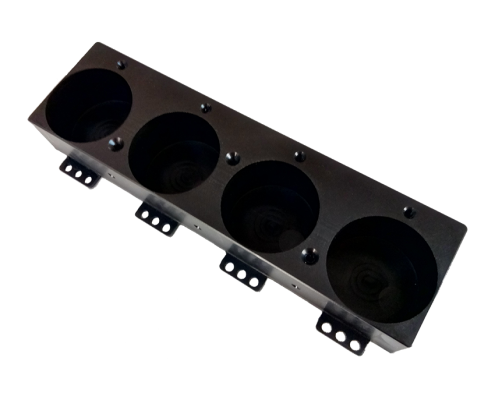

Der 4-fach MSTKN Stecknussköcher wurde für den Einsatz in industrieller Umgebung entwickelt. Er ist in Verbindung mit allen gängigen Schraubsystemen und Steuerungen einsetzbar. Die Anbindung an das jeweilige Schraubsystem erfolgt, abhängig von der gewählten Variante, über einen 25poligen DSUB Steckverbinder oder einen kodierten M12 Rundsteckverbinder. Das robuste Aluminiumgehäuse verzeiht auch härtere Belastungen am Arbeitsplatz. Der Köcher verfügt über ein interes Bussystem, so dass jedes Hauptmodul mit mehreren Erweiterungsmodulen betrieben werden kann.

Datenblatt: MSTKN S14-OP_V2.0 Datenblatt: MSTKN S14_V2.0 Bedienungsanleitung-de-R04

Als Zubehör bzw. Ersatzteile für den Stecknussköcher sind folgende Teile erhältlich:

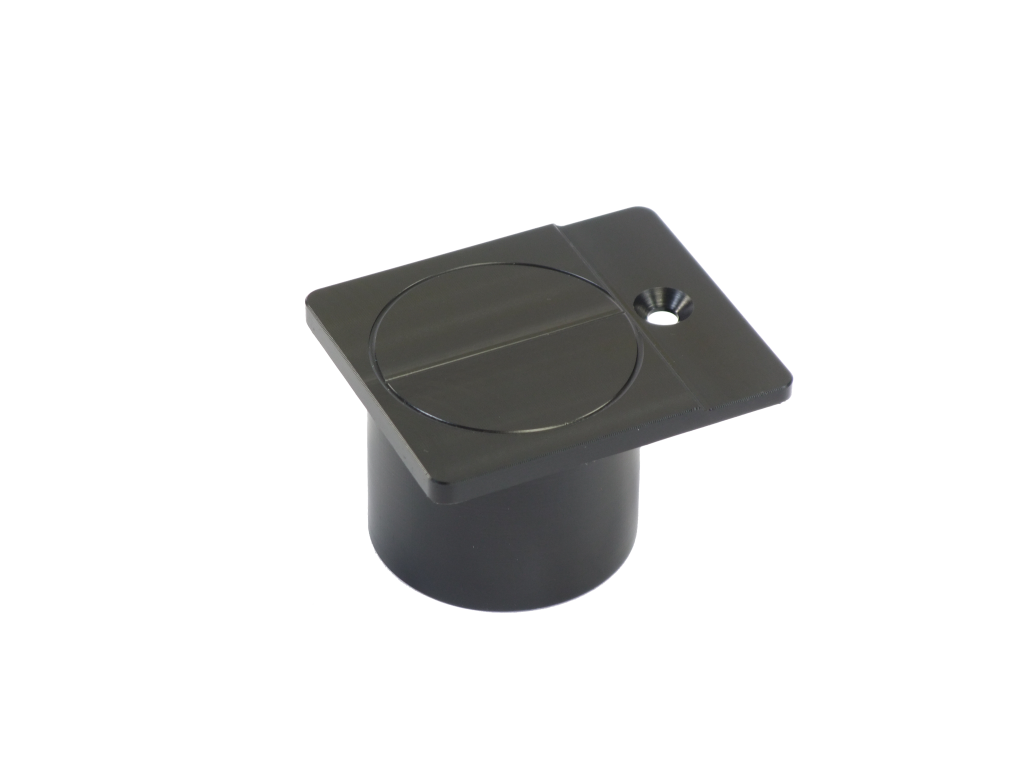

  • Bestellnummer: 3609409860 – MSTKN Ersatz-Stopfen 30mm

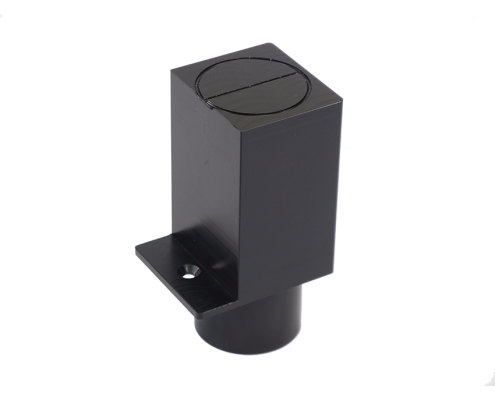

  • Bestellnummer: 3609409864 – MSTKN Ersatz-Stopfen 100mm (für lange Werkzeuge geeignet)

Kabel:

  • Anschlusskabel DSub25 für 24V-E/A: 22209 (2m), 22229 (3m), 22230 (5m), 22231 (10m)
  • Anschlusskabel M12 für Profinet/Ethernet: 111350 (0,5m), 110230 (1m), 110231 (2m), 110232 (3m), 110233 (5m)
  • Anschlusskabel M12 für Profibus: 2928 (0,3m), 2160 (1m), 2368 (2m), 2159 (3m), 2158 (5m), 110188 (10m)
  • Anschlusskabel für Erweiterungsmodul: 22126 (1m), 22127 (1,5m), 22128 (2m), 22129 (3m)
  • T-Verteiler für Profibus: 22260761
