Profinet im Überblick

Produktübersicht > (Hardware) Stecknussköcher > Profinet

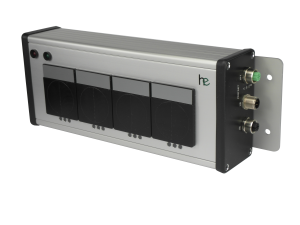

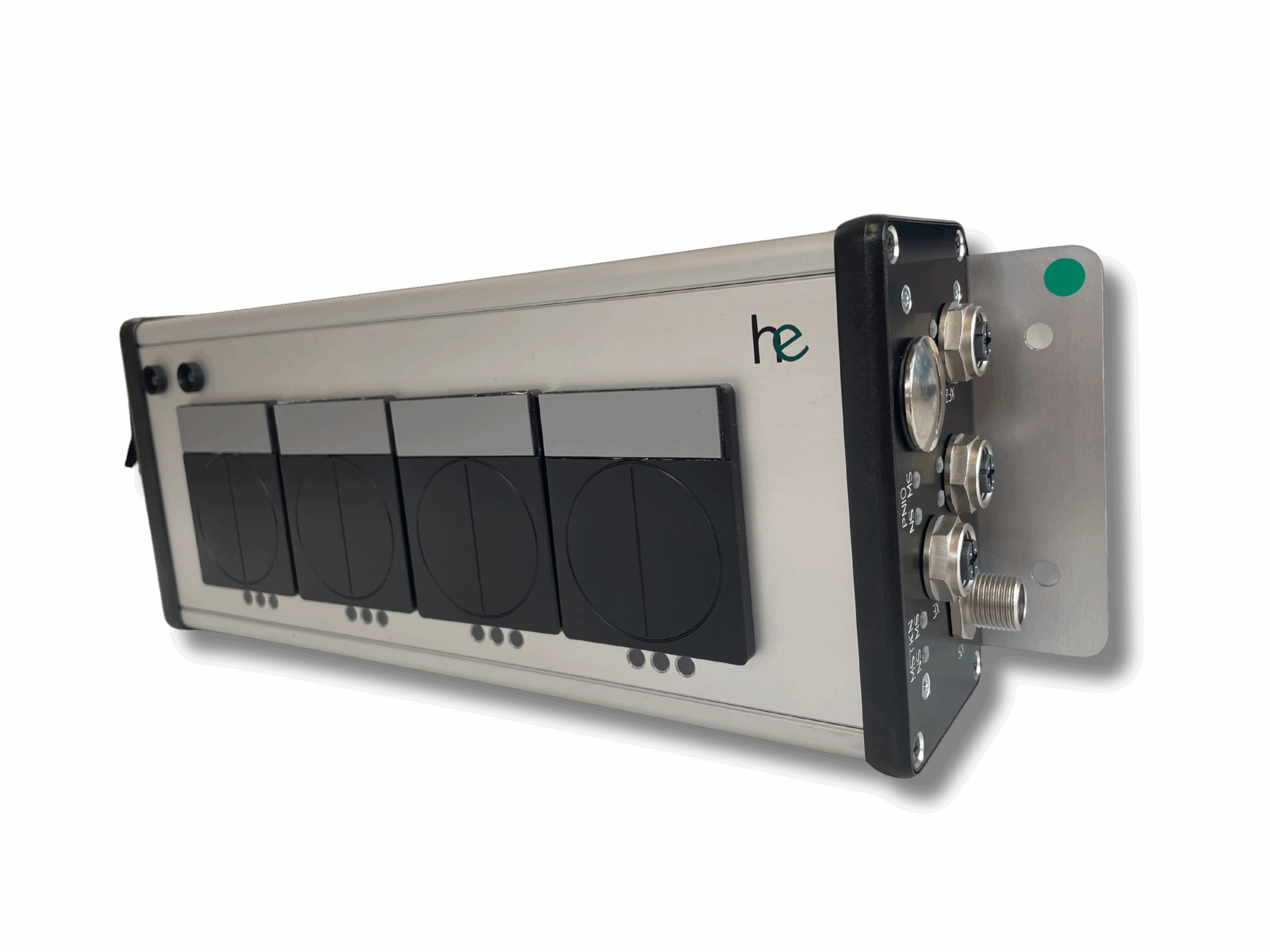

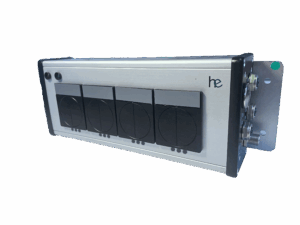

Der 4-fach MSTKN Stecknussköcher wurde für den Einsatz in industrieller Umgebung entwickelt. Er ist in Verbindung mit allen gängigen Schraubsystemen und Steuerungen einsetzbar. Die Anbindung an das jeweilige Schraubsystem erfolgt, abhängig von der gewählten Variante, über einen 25poligen DSUB Steckverbinder oder einen kodierten M12 Rundsteckverbinder. Das robuste Aluminiumgehäuse verzeiht auch härtere Belastungen am Arbeitsplatz. Der Köcher verfügt über ein interes Bussystem, so dass jedes Hauptmodul mit mehreren Erweiterungsmodulen betrieben werden kann.

Datenblätter CAD Modelle Bedienungsanleitung-de Maßstäbe

Erhältliche Varianten

Hauptmodul, 24V EA Parallelschnittstelle
Hauptmodul, 24V EA Parallelschnittstelle, Variante OpenProtocol
Hauptmodul, Profinet-Slave Feldbusschnittstelle
Hauptmodul, Profibus-Slave Feldbusschnittstelle
Hauptmodul, Ethernet/IP-Slave Feldbusschnittstelle
Erweiterungsmodul, Modbus-Slave Feldbusschnittstelle

Bestellinformationen

Bitte bestellen Sie schriftlich per eMail oder oder über unser Kontaktformular

Bestellnummer: 3609409885 – MSTKN-H-S14-HM-DB25M (24V EA, Hauptmodul)
Bestellnummer: 0608PE1599 – MSTKN-H-S14-HM-DB25M-OP (24V EA, Hauptmodul, Variante OpenPrototcol)
Bestellnummer: 22293 – MSTKN-H-S14-HM-PB-M12 (Hauptmodul, Profibus)
Bestellnummer: 22341 – MSTKN-H-S14-HM-PN2P-M12 (Hauptmodul, Profinet)
Bestellnummer: 22343 – MSTKN-H-S14-HM-EIP-M12 (Hauptmodul, Ethernet-IP)
Bestellnummer: 3609409886 – MSTKN-H-S14-EM (Erweiterungsmodul)
Anschlusskabel: siehe Zubehör
Einsätze und Stopfen: siehe Zubehör

Zubehör

Als Zubehör bzw. Ersatzteile für den Stecknussköcher sind folgende Teile erhältlich:

Bestellnummer: 3609409860 – MSTKN Ersatz-Stopfen 30mm
Bestellnummer: 3609409864 – MSTKN Ersatz-Stopfen 100mm (für lange Werkzeuge geeignet)

Kabel:

Anschlusskabel DSub25 für 24V-E/A: 22209 (2m), 22229 (3m), 22230 (5m), 22231 (10m)
Anschlusskabel M12 für Profinet/Ethernet: 111350 (0,5m), 110230 (1m), 110231 (2m), 110232 (3m), 110233 (5m)
Anschlusskabel M12 für Profibus: 2928 (0,3m), 2160 (1m), 2368 (2m), 2159 (3m), 2158 (5m), 110188 (10m)
Anschlusskabel für Erweiterungsmodul: 22126 (1m), 22127 (1,5m), 22128 (2m), 22129 (3m)
T-Verteiler für Profibus: 22260761
