WLAN im Überblick
🛠️ Einsatzbereich
Der MSTKN-H-S14-HM-WLAN-GBA ist ein intelligenter, kabelloser Stecknussköcher mit integrierter WiFi-Kommunikation (2.4 / 5 GHz Dualband) und Zustandsanzeige über LED-Signale. Er ermöglicht eine zuverlässige Werkerführung oder den freien Werkzeugzugriff – vollständig drahtlos und flexibel in der industriellen Umgebung.
Über Modbus-TCP/UDP kommuniziert der Stecknussköcher direkt mit übergeordneten Systemen. Die Konfiguration erfolgt komfortabel über den integrierten Webserver, erreichbar per Smartphone, Tablet oder Notebook.

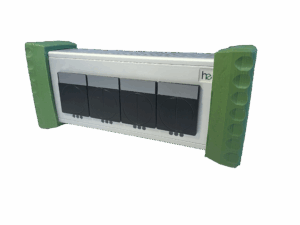

MSTKN-H-S14-HM-WLAN-GBA

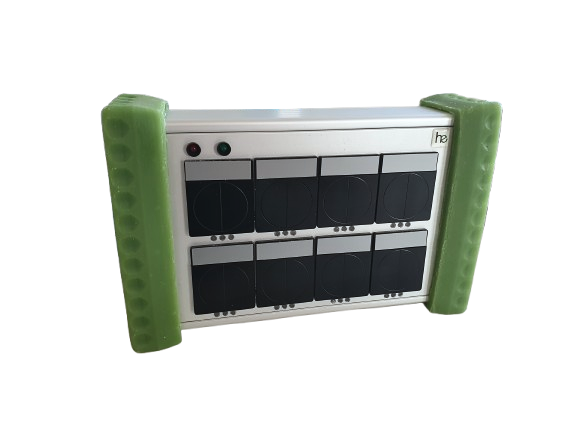

MSTKN-H-S24-HM-WLAN-GBA

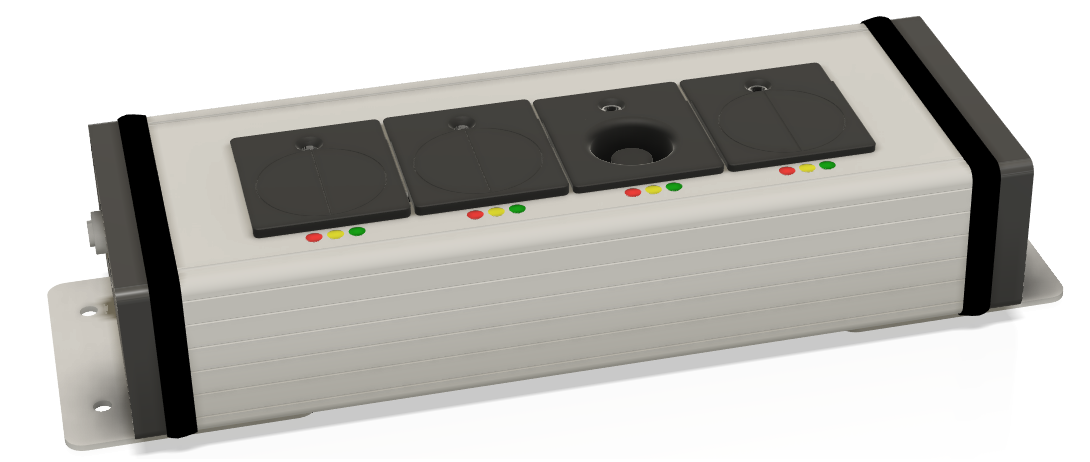

MSTKN-H-S14-HM-WLAN-24V

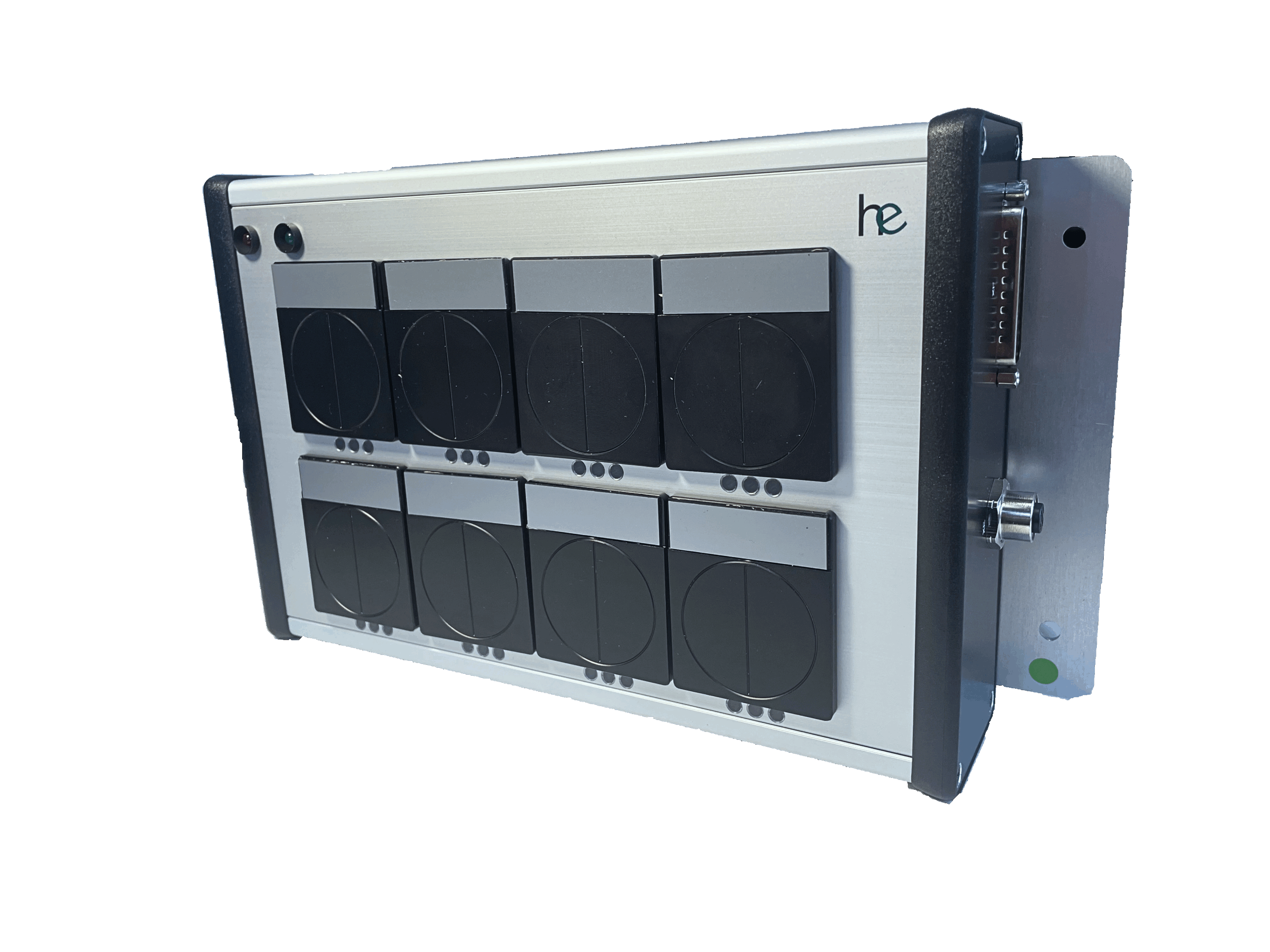

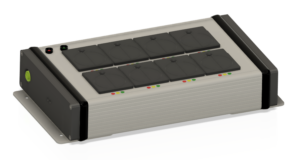

MSTKN-H-S24-HM-WLAN-24V🔧 Funktion & Ansteuerung
Der MSTKN Stecknussköcher kommuniziert über WLAN (Modbus TCP/UDP) mit übergeordneten Steuerungen oder Leitsystemen.
Er stellt dafür ein Eingangs- und ein Ausgangsregister bereit, über die sowohl der Status als auch die Steuerbefehle der einzelnen Steckplätze ausgetauscht werden.
Jeder Steckplatz verfügt über drei Status-LEDs (rot, gelb, grün) zur Werkerführung und Fehleranzeige.
Damit lassen sich Arbeitsabläufe visuell unterstützen – beispielsweise durch das Anzeigen des nächsten zu verwendenden Werkzeugs oder das Signalisieren von Fehlbedienungen.
Highlights
Kabellose Kommunikation
WiFi 802.11 a/b/g/n Dualband (2.4 / 5 GHz) mit Modbus-TCP/UDP-Anbindung
Intelligente Werkerführung
Zustandsanzeige über mehrfarbige LEDs mit freier Parametrierung
Unabhängiger Betrieb
Versorgung über GBA 12V Akku (3.0 Ah) – ideal für mobile Anwendungen
Erweiterbar
Durch internes Bussystem auf bis zu 60 Steckplätze ausbaubar
Einfache Konfiguration
Integrierter Webserver für drahtlose Einrichtung via Smartphone oder Notebook
Robust und industrietauglich
Aluminiumgehäuse mit Kantenschutz, Schutzart IP54
