Ethernet im Überblick
Produktübersicht > (Hardware) Stecknussköcher > Ethernet

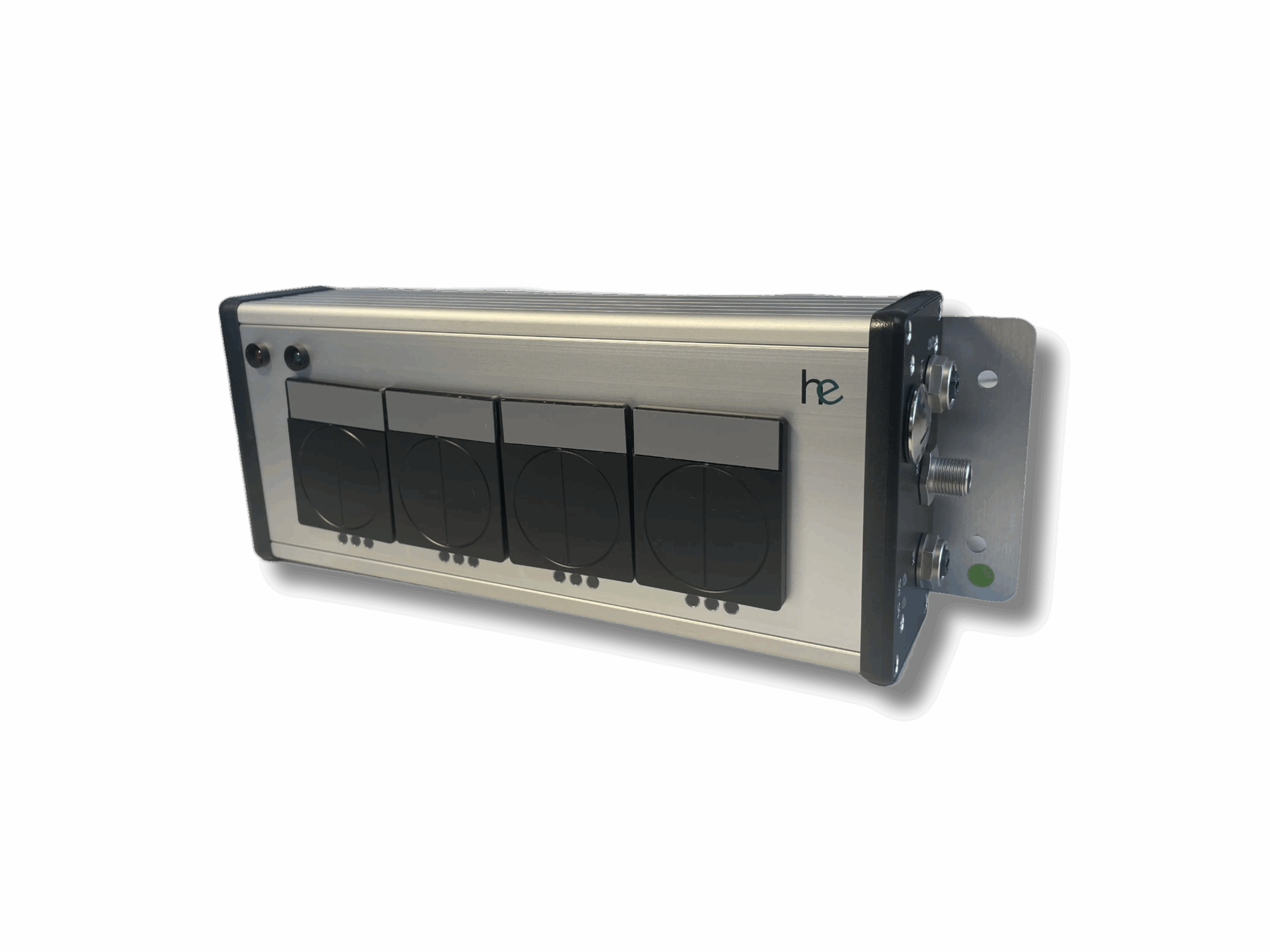

S14-ETH
MSTKN-H-S14-HM-ETH-M12
Der 4-fach MSTKN Stecknussköcher wurde für den Einsatz in industrieller Umgebung entwickelt. Er ist in Verbindung mit allen gängigen Schraubsystemen und Steuerungen einsetzbar. Die Anbindung an das jeweilige Schraubsystem erfolgt, abhängig von der gewählten Variante, über einen 25poligen DSUB Steckverbinder oder einen kodierten M12 Rundsteckverbinder. Das robuste Aluminiumgehäuse verzeiht auch härtere Belastungen am Arbeitsplatz. Der Köcher verfügt über ein interes Bussystem, so dass jedes Hauptmodul mit mehreren Erweiterungsmodulen betrieben werden kann.
Für weitere Informationen bitte auswählen:
S24-ETH
MSTKN-H-S24-HM-ETH-M12
Der 4-fach MSTKN Stecknussköcher wurde für den Einsatz in industrieller Umgebung entwickelt. Er ist in Verbindung mit allen gängigen Schraubsystemen und Steuerungen einsetzbar. Die Anbindung an das jeweilige Schraubsystem erfolgt, abhängig von der gewählten Variante, über einen 25poligen DSUB Steckverbinder oder einen kodierten M12 Rundsteckverbinder. Das robuste Aluminiumgehäuse verzeiht auch härtere Belastungen am Arbeitsplatz. Der Köcher verfügt über ein interes Bussystem, so dass jedes Hauptmodul mit mehreren Erweiterungsmodulen betrieben werden kann.
Für weitere Informationen bitte auswählen:

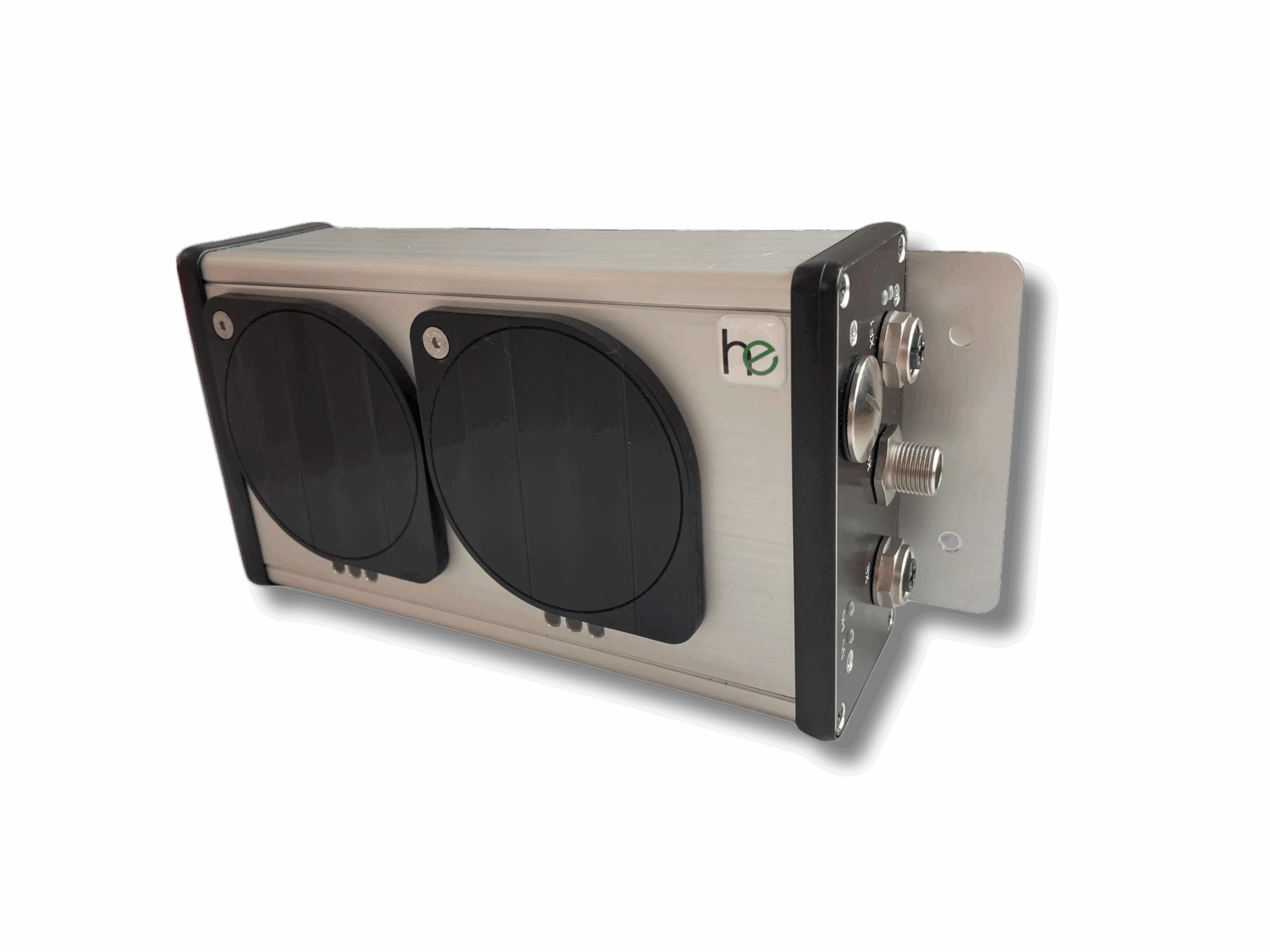

Q12-ETH
MSTKN-H-Q12-HM-ETH-M12
Der Q12 MSTKN Stecknussköcher wurde für den Einsatz in industrieller Umgebung entwickelt. Er ist in Verbindung mit allen gängigen Schraubsystemen und Steuerungen einsetzbar. Die Anbindung an das jeweilige Schraubsystem erfolgt, abhängig von der gewählten Variante, über einen 25poligen DSUB Steckverbinder oder einen kodierten M12 Rundsteckverbinder. Das robuste Aluminiumgehäuse verzeiht auch härtere Belastungen am Arbeitsplatz. Der Köcher verfügt über ein interes Bussystem, so dass jedes Hauptmodul mit mehreren Erweiterungsmodulen betrieben werden kann.
Für weitere Informationen bitte auswählen:
Q13-ETH
MSTKN-H-Q13-HM-ETH-M12
Der Q13 MSTKN Stecknussköcher wurde für den Einsatz in industrieller Umgebung entwickelt. Er ist in Verbindung mit allen gängigen Schraubsystemen und Steuerungen einsetzbar. Die Anbindung an das jeweilige Schraubsystem erfolgt, abhängig von der gewählten Variante, über einen 25poligen DSUB Steckverbinder oder einen kodierten M12 Rundsteckverbinder. Das robuste Aluminiumgehäuse verzeiht auch härtere Belastungen am Arbeitsplatz. Der Köcher verfügt über ein interes Bussystem, so dass jedes Hauptmodul mit mehreren Erweiterungsmodulen betrieben werden kann.
Für weitere Informationen bitte auswählen:

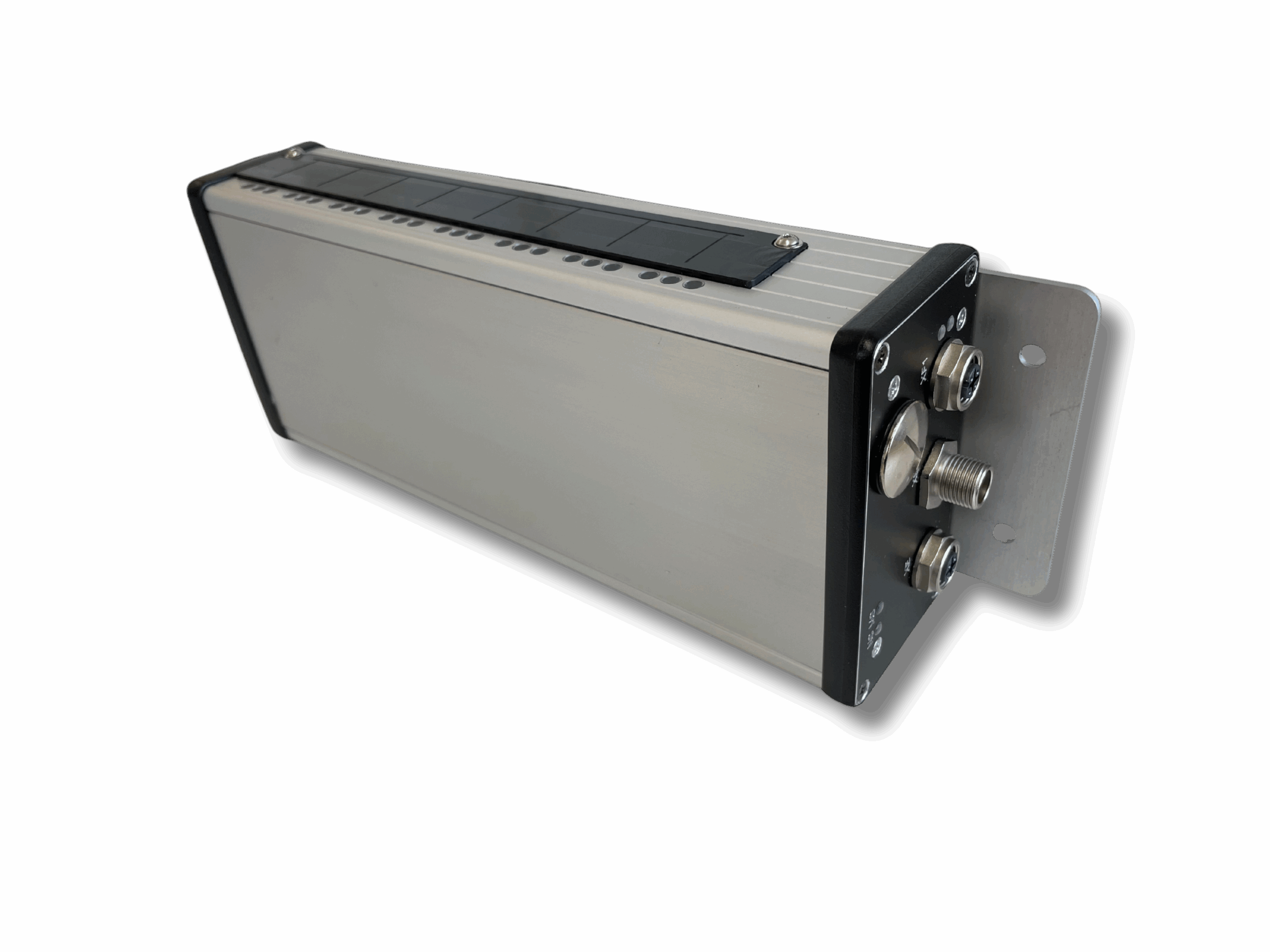

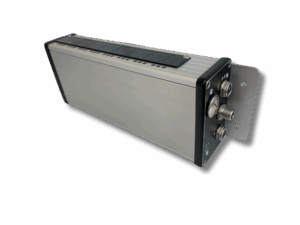

T18-ETH
MSTKN-H-T18-HM-ETH-M12
Der T18 MSTKN Stecknussköcher wurde für den Einsatz in industrieller Umgebung entwickelt. Er ist in Verbindung mit allen gängigen Schraubsystemen und Steuerungen einsetzbar. Die Anbindung an das jeweilige Schraubsystem erfolgt, abhängig von der gewählten Variante, über einen 25poligen DSUB Steckverbinder oder einen kodierten M12 Rundsteckverbinder. Das robuste Aluminiumgehäuse verzeiht auch härtere Belastungen am Arbeitsplatz. Der Köcher verfügt über ein interes Bussystem, so dass jedes Hauptmodul mit mehreren Erweiterungsmodulen betrieben werden kann.
Für weitere Informationen bitte auswählen:
Erhältliche Varianten
Stecknussköcher |
|
| Art | Beschreibung |
| Hauptmodul | 24V EA Parallelschnittstelle |
| Hauptmodul | 24V EA Parallelschnittstelle, Variante Open Protocol |
| Hauptmodul | Profinet-Slave Feldbusschnittstelle |
| Hauptmodul | Profibus-Slave Feldbusschnittstelle |
| Hauptmodul | Ethernet/IP-Slave Feldbusschnittstelle |
| Hauptmodul | EtherCAT Feldbusschnittstelle |
| Erweiterungsmodul | Modbus-Slave Feldbusschnittstelle |
Bestellinformationen
| MSTKN Hauptmodule Ethernet | ||
| Artikel | Beschreibung | Artikel-Nr. |
| MSTKN-H-S14-HM-ETH-M12 | 4fach, 1-reihig, Nussgröße bis 35mm | 22345 |
| MSTKN-H-S24-HM-ETH-M12 | 8fach, 2-reihig, Nussgröße bis 35mm | 22346 |
| MSTKN-H-T18-HM-ETH-M12 | 8fach, 1-reihig, Nussgröße bis 18mm | 22347 |
| MSTKN-P-P14-HM-ETH-M12 | 4fach, Nussgröße bis 48mm | 22348 |
| MSTKN-Q12-HM-ETH-M12 | 2-fach, 1-reihig, Nussgröße bis 70 mm | 22362 |
| MSTKN-Q13-HM-ETH-M12 | 3-fach, 1-reihig, Nussgröße bis 70 mm | 22340 |

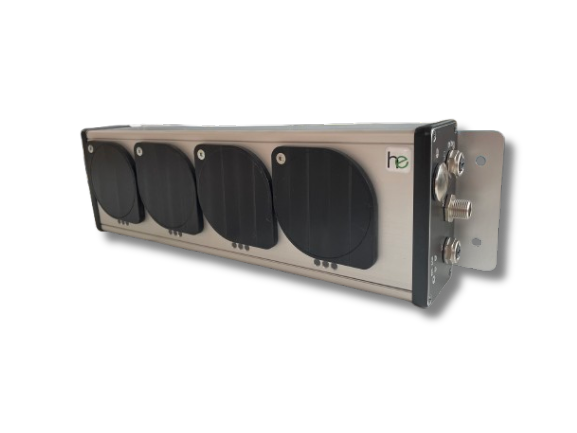

| MSTKN-Q14-HM-ETH-M12 | 4-fach, 1-reihig, Nussgröße bis 70 mm | 22374 |

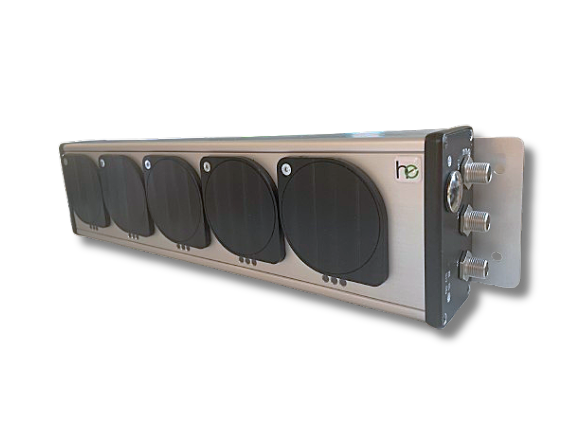

| MSTKN-Q15-HM-ETH-M12 | 5-fach, 1-reihig, Nussgröße bis 70 mm | 22376 |
Kabel
MSTKN Kabel für Profinet und Ethernet |
||
| Artikel | Beschreibung | Artikel-Nr. |
| Kabel MSTKN Profinet / Ethernet Standard | M12M ↔ M12M / D-codiert / 4 p. L = 0,5 m | 111350 |
| Kabel MSTKN Profinet / Ethernet Standard | M12M ↔ M12M / D-codiert / 4 p. L = 1 m | 110230 |
| Kabel MSTKN Profinet / Ethernet Standard | M12M ↔ M12M / D-codiert / 4 p. L = 2 m | 110231 |
| Kabel MSTKN Profinet / Ethernet Standard | M12M ↔ M12M / D-codiert / 4 p. L = 3 m | 110232 |
| Kabel MSTKN Profinet / Ethernet Standard | M12M ↔ M12M / D-codiert / 4 p. L = 5 m | 110233 |
| Kabel MSTKN Profinet / Ethernet Standard | M12M ↔ M12M / D-codiert / 4 p. L = 10 m | 111275 |
| Kabel MSTKN Profinet / Ethernet Standard | M12M ↔ M12M / D-codiert / 4 p. L = 15 m | 111245 |
| Kabel MSTKN Profinet / Ethernet high-flex | M12M ↔ M12M / D-codiert / 4 p. L = 5 m | 22400140 |
| Adapterkabel Standard | ||
| Artikel | Beschreibung | |
| Kabel MSTKN Profinet / Ethernet | M12M ↔ RJ45 / D-codiert / 4 p. L = 2 m | 1440625 |
| Kabel MSTKN Profinet / Ethernet | M12M ↔ RJ45 / D-codiert / 4 p. L = 5 m | 1440627 |
| Kabel MSTKN Profinet / Ethernet | M12M ↔ RJ45 / D-codiert / 4 p. L = 10 m | 1440630 |
| Kabel MSTKN Profinet / Ethernet | M12M ↔ RJ45 / D-codiert / 4 p. L = 15 m | 1440631 |
| Adapterkabel flexibel | ||
| Artikel | Beschreibung | |
| Kabel MSTKN Profinet / Ethernet | M12M ↔ RJ45 / D-codiert / 4 p. L = 2 m | 1440626 |
| Kabel MSTKN Profinet / Ethernet | M12M ↔ RJ45 / D-codiert / 4 p. L = 5 m | 1440628 |
| Kabel MSTKN Profinet / Ethernet | M12M ↔ RJ45 / D-codiert / 4 p. L = 10 m | 1440629 |
Als Zubehör bzw. Ersatzteile für den Stecknussköcher sind folgende Teile erhältlich:
MSTKN Zubehör und Ersatzteile |
||
| Artikel | Beschreibung | Artikel-Nr. |
| Programmier- und Diagnose-Adapter | USB-RS485 M12-Adapter L = 1,7 m | 222252 |
| Für MSTKN-H-S | ||
| Artikel | Beschreibung | Artikel-Nr. |
| MSTKN-H-Sxx-ZS | Einsatzstopfen aus POM H 30 mm Ø 40 mm | 509030 |
| MSTKN-H-Sxx-ZS-100 | Einsatzstopfen aus POM H 100 mm Ø 40 mm | 33301 |
| MSTKN-H-Qxx-ZS-70 | Einsatzstopfen aus POM H 40 mm Ø 70 mm | 509032 |
| Aufnahmeblock | Einsatzblock aus POM für MSTKN | 509010 |
| MSTKN-H-T18-ZS | Einsatzblock aus POM für MSTKN T18 | 509031 |
| MSTKN-H-P-ZS | Ersatz-Prismenschieber aus POM | 509020 |
| Abschlusswiderstand M12M | M12M | 509096 |
| Abschlusswiderstand Profibus | M12F | 222251 |
