🛠️ Einsatzbereich

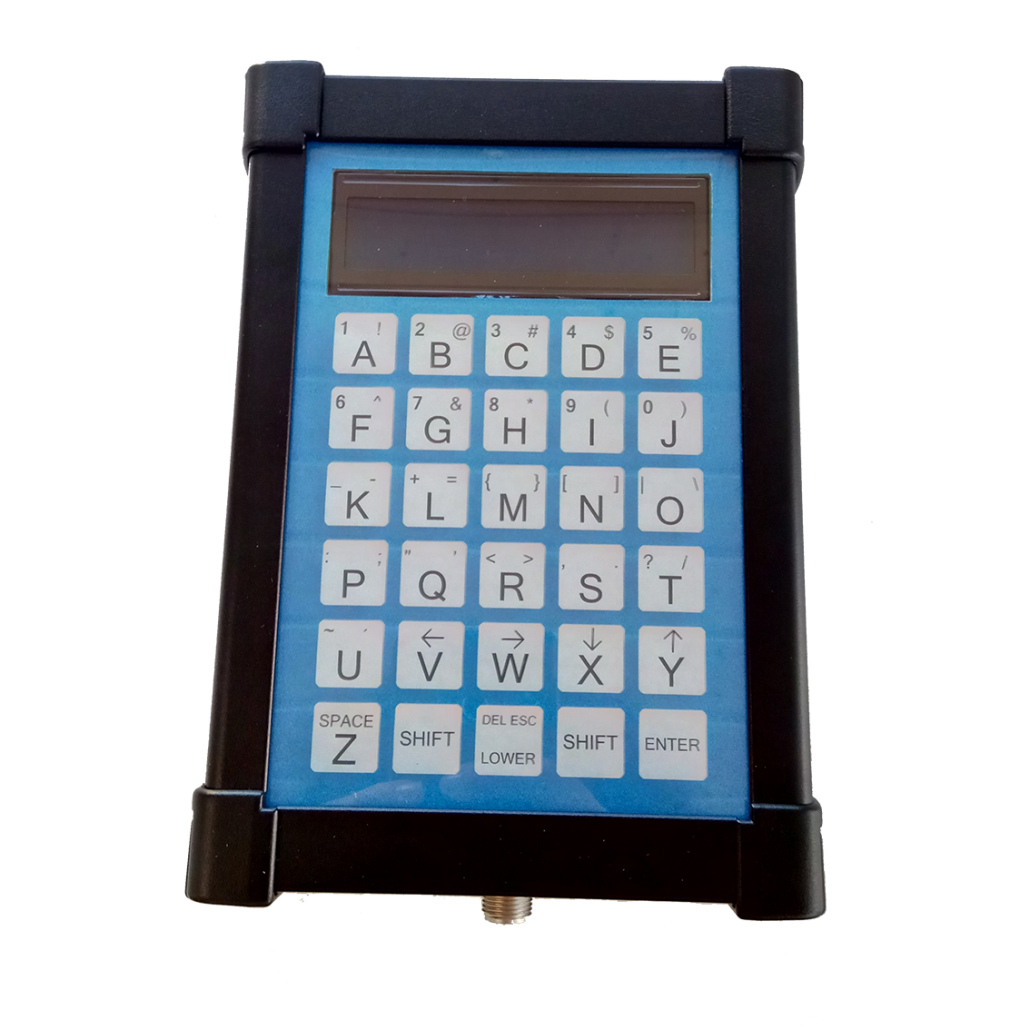

The TD30 Tastaturdisplay wurde speziell für industrielle Umgebungen entwickelt. Es dient als Standby-System für Barcodescanner or as Bedienfeld mit Display für SPS-Systeme.
Das Gerät ermöglicht die Eingabe und Kontrolle von alphanumerischen Strings mit bis zu 60 Zeichen über 30 Tasten und die Weiterleitung an das Host-System.
The hintergrundbeleuchtete grafische LCD-Display sorgt für klare Lesbarkeit in allen Umgebungen.
keypad display⚙️ Funktion & Ansteuerung
Das TD30 Tastaturdisplay zeigt oben im Display den zuletzt eingelesenen Barcode oder den zuletzt gesendeten Text an. Im unteren Bereich werden alle eingegebenen Zeichen dargestellt, überprüft und bei Bedarf korrigiert, bevor sie per Enter an das Host-System gesendet werden. Zeichen lassen sich bequem mit den Pfeiltasten auswählen, mit DEL löschen oder vollständig mit ESC zurücksetzen. Kleinbuchstaben können über die Taste LOWER eingegeben werden. Alle gesendeten Strings werden im STX/ETX-Format (Hex 02/03) ausgegeben, sodass eine zuverlässige Kommunikation mit dem Host-System gewährleistet ist.
Highlights
Grafisches LCD-Display
(192 × 32 Pixel), hintergrundbeleuchtet
30-Tasten-Tastatur
für alphanumerische Eingaben bis 60 Zeichen
Standby-System für Barcodescanner
keine Ergebnisse? Einfach Eingabe direkt am TD30
Serielle Schnittstellen
RS232/RS422 (DSUB-9) zum Host, RS232 zum Scanner, RS422 M12
Galvanisch getrennte Schnittstellen
für sichere Integration
Stromversorgung
18–36 VDC, maximal 5 W; Scannerversorgung 5 VDC, max. 500 mA
Robustes Aluminiumgehäuse
mit Befestigungsflanschen, Schutzart IP54
Einfache Bedienung:
ESC, DEL, Shift-Tasten, LOWER für Kleinbuchstaben
