Programmwahlbox im Überblick
Produktübersicht > Zubehör > Programmwahlbox
🛠️ Einsatzbereich

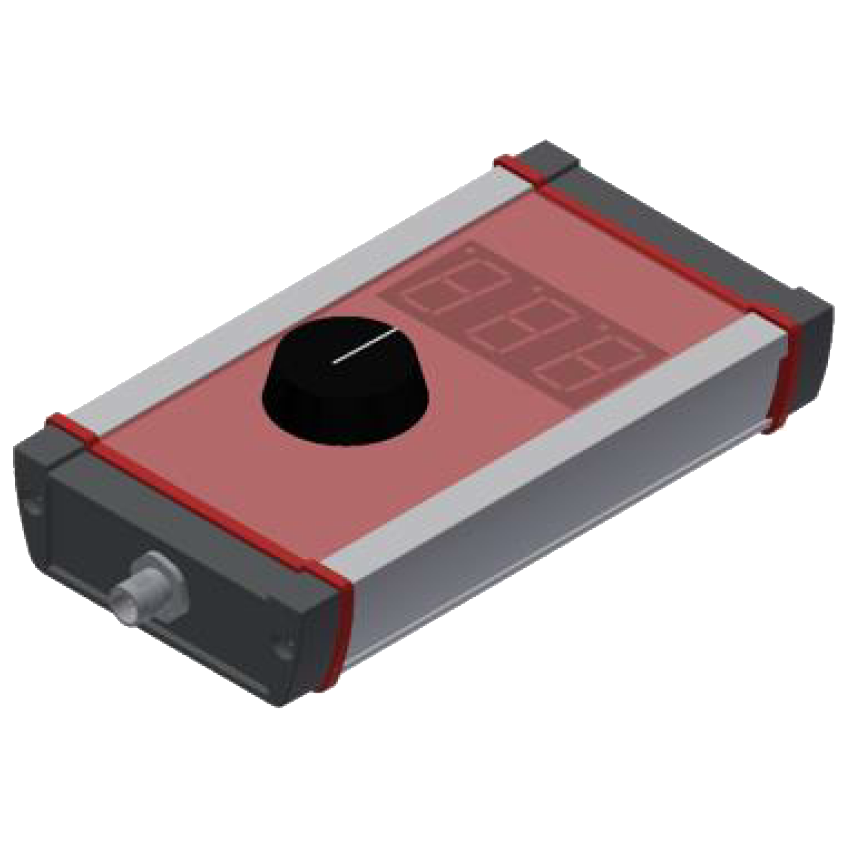

Die Programmwahlbox hePWB wurde speziell für den Einsatz im industriellen Umfeld entwickelt. Sie ermöglicht eine präzise und intuitive Auswahl von Programmen (0–255) und überträgt diese zuverlässig an angeschlossene Steuerungssysteme – ideal für Bosch IM24V-Systeme.
Ein robustes Aluminiumgehäuse, eine klare LED-Anzeige und der ergonomische Drehencoder sorgen für komfortable Bedienung auch unter rauen Bedingungen.

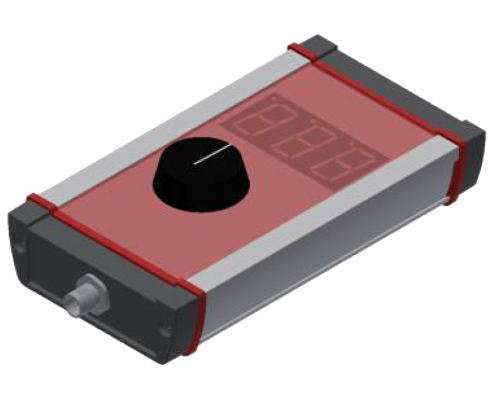

hePSB – Programmwahlbox
Für den Einsatz in industrieller Umgebung entwickelt. Er ist in Verbindung mit allen gängigen Schraubsystemen und Steuerungen einsetzbar. Die Anbindung an das jeweilige Schraubsystem erfolgt, abhängig von der gewählten Variante, über einen 25poligen DSUB Steckverbinder oder einen kodierten M12 Rundsteckverbinder. Das robuste Aluminiumgehäuse verzeiht auch härtere Belastungen am Arbeitsplatz. Der Köcher verfügt über ein interes Bussystem, so dass jedes Hauptmodul mit mehreren Erweiterungsmodulen betrieben werden kann.
Für weitere Informationen:

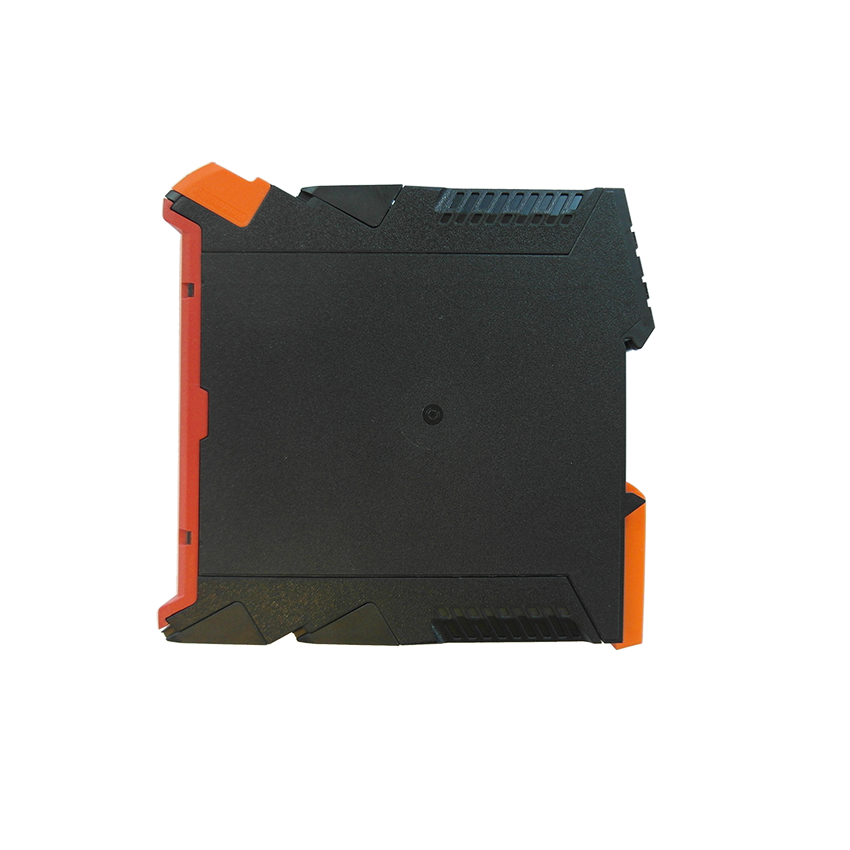

PWM – Generator
Der PWM Generator wird mit einer Spannung von 24VDC versorgt. Am Drehschalter wird das Puls Pausen-Verhältnis eingestellt. Dabei entspricht z.B. die Schalterstellung 1 einer Einschaltdauer von 10% und die Schalterstellung 9 einer Einschaltdauer von 90%, jeweils bei einer konstanten Grundfrequenz von 1kHz. Das Ausgangssignal ist Pulsweitenmoduliert mit einer Amplitude von 24V. Die Status – LED wird ebenfalls vom PWM-Signal angesteuert und leuchtet somit je nach Einschaltdauer heller oder dunkler
Für weitere Informationen:
🔧 Funktion & Ansteuerung
Die Programmwahlbox hePWB ermöglicht die einfache Auswahl und Übertragung von Programmen an angeschlossene Steuerungen oder Schraubsysteme. Über den Drehencoder kann eine Programmnummer zwischen 0 und 255 eingestellt und per Knopfdruck aktiviert werden. Eine dreistellige rote LED-Anzeige zeigt die aktuelle Auswahl gut sichtbar an, während die Helligkeit individuell geregelt werden kann.
Dank der konfigurierbaren Ein- und Ausgänge (24 V) lässt sich die Box flexibel in verschiedene Systeme integrieren. Über die USB-Schnittstelle kann bei Bedarf ein Software- oder Firmware-Update durchgeführt werden. So bietet die hePWB eine präzise, robuste und anpassungsfähige Lösung für die Programmwahl in industriellen Anwendungen.
Highlights
Flexibel
Auswahl von bis zu 100 Programmen, Programmnummer wird an 8 Ausgänge ausgegeben
Einfache Bedienung
Blinken zeigt neue Auswahl, Druck auf Drehknopf bestätigt Ausgabe
Anzeige
3-stellige rote LED, Helligkeit per Drehknopf einstellbar
Konfigurierbar
Ein-/Ausgänge per Software in Blöcken von 2×3 und 2×2 konfigurierbar
Robust
IP54-Gehäuse, montagefreundlich mit Kugelklemmstück-Flansch
Schnittstellen
12-poliger M12-Stecker, 24V I/O-Signale, optional Kabelbruchüberwachung
Firmware-Update
über interne USB-Schnittstelle möglich
